Diagrama de Mollier - fácil de usar software de simulación

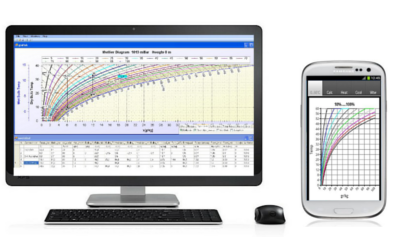

Diagrama de Mollier para Windows y Android

"Diagrama de Mollier Pro es el mejor programa que tengo en mi laptop. Yo lo uso para la optimización de las instalaciones y para determinar con precisión si las ruedas de calor funcionan correctamente"

Rene Hemme, Hemmeonderhoudsadvies.nl

Diagrama de Mollier Pro es una herramienta fácil de usar diagrama de Mollier con la que puede hacer cálculos de los procesos de tratamiento de aire. No dude en descargar el favor versión de prueba de diagrama de Mollier Pro y saber cómo puede ayudarle en su trabajo del día a día. Diagrama de Mollier Pro está disponible en Windows y Android.

Características

  • Cálculo de entalpía automática
  • Inglés, alemán y holandés
  • Rango de temperatura de -25 ° C a 200 ° C
  • Altitud desde 0m a 2490m de altura
  • Hoja de cálculo exportar cálculos de Excel
  • HVAC cálculos para la calefacción, la refrigeración y humidificación
  • Modelos de doble bobina, llantas de calor, Intercambios de las bombas de calor
  • Ampliamente utilizado por los profesionales de HVAC para simulaciones
  • todas las características del diagrama de Mollier Pro

Descargar ahora


Sobre el gráfico Diagrama de Mollier

En el gráfico a continuación encontrará un ejemplo de un diagrama trazando el diagrama de Mollier. El gráfico Mollier es también conocida como SA o HX diagrama o diagrama de presión entalpía. La letra H significa entalpía y la X o S por la fracción de vapor de agua. El gráfico está vinculado por la línea en la que se alcanza la saturación completa de aire con agua. En esta línea, la línea de saturación, el aire contiene la máxima cantidad de agua. En esta situación, el porcentaje de humedad relativa es igual a 100%. El diagrama de Mollier es una representación gráfica de 3 componentes: En primer lugar, la entalpía H, como se ilustra en "Heat-contenido". En el diagrama de Mollier, para ser leído en el ejemplo siguiente, la entalpía se muestra en h (kJ / kg). En segundo lugar, el contenido de agua del aire. Esto se muestra en la forma de el contenido de humedad x [g / kg] en la parte superior del diagrama de Mollier. En tercer lugar, la temperatura que se encuentra en el eje izquierdo del diagrama de Mollier. Si usted está más interesado en el diagrama o gráfico Carrier Psicrométrico favor han centrado en Psychrometric Chart Pro.

Representación visual del gráfico de diagrama de Mollier

Diagrama de Mollier que representa la coherencia entre la entalpía, la humedad y la temperatura


Richard Mollier el inventor del diagrama de Mollier

Richard Mollier - el inventor del diagrama de Mollier

Richard Mollier nació en Alemania el 30 de noviembre de 1863. Estudió matemáticas, la física y la ingeniería mecánica en München y Graz en Alemania. A partir de entonces, fue profesor en la Universidad de Dresde, donde fue el primero en hacer una presentación gráfica de la relación entre la temperatura, la presión, entalpía, la entropía y el volumen de vapor y aire húmedo. Este diagrama de Mollier es una herramienta común utilizada por los ingenieros para predecir teóricamente el rendimiento real de sus instalaciones. También técnico hacer un buen uso del diagrama de Mollier durante la instalación o el mantenimiento de las instalaciones que el aire frío, aire caliente, vapor, refrigerar, etc Mollier trabajar muchos años con sus alumnos para mejorar sus diagramas y obras en otros problemas de la termodinámica, la refrigeración, la hidráulica y motores de gas. Richard Mollier compartió muchos derechos de autor de sus resultados de investigación con sus alumnos. En 1923, en Los Angeles en el Congreso la termodinámica obtuvo un gran honor, el Congreso decidió nombrar a todos los diagramas que muestran la energía térmica con una coordenada después de que Richard Mollier. Se retiró como profesor en 1931 y murió el 13 de marzo de 1935 en Dresde, a la edad de 72 años.
